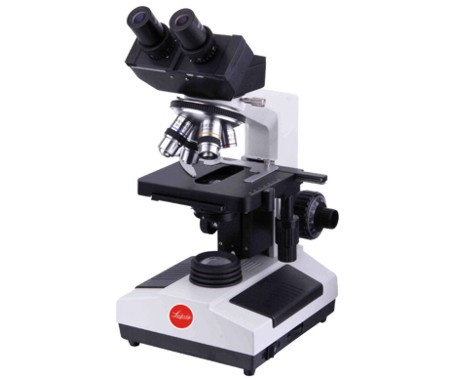

GALIL II / S
Especificações Técnicas Básicas | ||
1-Microscópio básico clínico para as práticas e rotinas laboratoriais e de ensino.
2-Imagens brilhantes e definidas, graças a sua construção óptica e mecânica, oferecendo possibilidades de uso imediato ou futuro de dispositivos para o campo escuro, contraste de fase, polarização, fluorescência, foto/vídeo e discussão desde 2 até 5 observadores.
3-Compacto e versátil, possui duas versões de platinas, duas versões de revólver porta-objetivas, duas versões de óptica finita e infinitas combinações.
4-Iluminadores modernos de LED ou Halogênio com voltagem automaticamente selecionável desde 100~240 Volts – 50/60 Hz.
Principais características e opções básicas: alguns itens e acessórios que podem ser utilizados neste microscópio não se encontram descritos por motivos de organização.
| ITEM | ESPECIFICAÇÕES TÉCNICAS | ||
| SISTEMA ÓPTICO | FINITO - Modelo Solstice 4Xi – raios convergentes - Finito com TL 160mm uma versão econômica, podendo acomodar objetivas acromáticas e planacromáticas. | ||
| INFINITO - Modelo Solstice 5Xi Versão de óptica corrigida no infinito com lente de 60mm, contando com objetivas semi-planacromáticas e planacromáticas e disponível. | |||
| Ambos os modelos FINITO e INFINITO aceitam módulos de campo escuro , contraste de fase, polarização e fluorescência. | |||
| Óptica exclusivo | HCIS – High Contrast Infinity System – Óptica de alto contraste de correção no infinito. | |||
| ESTATIVA | Estativa robusta em duralumínio de alta resistência, design moderno com pintura eletrostática anti-estática, longa durabilidade, incluí sistema enrola cabos prático, alça de transporte forjada na estativa e revestida em polímero lavável. Tubos de observação com encaixe perfeito e continuidade do desenho da estativa. | ||
| REVÓLVER | Revólver reverso com capacidade para 4 (modelo Solstice 4X) e 5 (modelo Solstice 5X) objetivas, com conjunto de esferas para deslize perfeito e alta durabilidade e click stop de pré-focalização. Sistema de rosca de objetivas RMS que permite o uso de todas as objetivas disponíveis no programa Leipzig e mesmo de outros fábricantes ou fornecedores. | ||
| COJUNTO DE FOCALIZAÇÃO | Macrométrico e micrométrico coaxiais para o uso rápido e ergonômico, com top de proteção ajustável para a platina do lado esquerdo e ajuste de pressão de torque do lado direito. Faixa de rotação macrométrico de 37.7mm e de 2.0mm no micrométrico, precisão de 0.001 m (1µm). | ||
| PLATINA | Mecânica de dupla camada de 132mm x 120mm – percurso de 76x30mm X/Y, com botões de controle do guia porta-objetos (Charriot X/Y) do lado direito ou esquerdo, com botões de controle coaxiais e vertical direito, porta lâminas simples ou duplo (duas lâminas) com escala para leitura Vernier. Suporte de lâminas para uma ou para duas lâminas simultaneamente. | ||
| RACKLESS - sem pinhão e cremalheira que evita injuria ao operador pela protuberância de partes cortantes da cremalheira e de tamanho grande, 216 x 150. | |||
| ECONÔMICA de 142 x 132mm com pinhão e cremalheira para a movimentação X/Y e botões de controles X/Y alto. | |||
| As platinas nas duas versões possuem tratamento anti-riscos e acomodam porta lâminas para 1 (uma) ou 2 (duas) lâminas. O movimento X/Y em ambos modelos é de 75mm x 55mm – X/Y e possuem escala de leitura Vernier. | |||
| TUBO DE OBSERVAÇÃO | Binocular do tipo Siedentopf com prisma de cristal óptico de alta reflexão. Giro de 360º e abertura interpupilar de 47mm a 75mm, e os tubos oculares acomodam oculares de 30mm de diâmetro, podem ser ajustados em 180º e elevados em altura de até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou oculares por pessoas sem ferramentas. | ||
| Trinocular do tipo Siedentopf com prisma de cristal óptico de alta reflexão. Giro de 360º e abertura interpupilar de 47mm a 75mm, e os tubos oculares acomodam oculares de 30mm de diâmetro, podem ser ajustados em 180º e elevados em altura de até 35mm. Podem ser fornecidos com sistema antifurto impedem remoção do tubo ou oculares por pessoas sem ferramentas. Prisma de cristal óptico com desvio de 80%-20% foto/visual e 0%-100% foto visual, permitindo visualizar a amostra com alta resolução mesmo quando projetando imagem à câmera de vídeo/fotomicrografia. | |||
| OCULARES | Ocular Huygens Near Zero Cromatic HG 10x/18mm aceita seta indicativa ou retículos de 26.5mm de diâmetro. | ||
| Ocular de Grande Campo e Periferia Plana para óptica no infinito WFI 10x/20mm aceita seta indicativa ou retículos de 26.5mm de diâmetro. | |||
| Ocular de Campo Superior e Periferia Plana para óptica no infinito WFI 10x/22mm aceita seta indicativa ou retículos de 26.5mm de diâmetro. | |||
| Ocular de Grande Campo Periferia Plana para óptica no infinito WFI 15x/16mm aceita seta indicativa ou retículos de 26.5mm de diâmetro. | |||
| Ocular Plan Periferia Plana para óptica no infinito WFI 16x/8mm aceita seta indicativa ou retículos de 18.5mm de diâmetro, em luva ocular. | |||
| Ocular de Campo Superior e Periferia Plana para óptica no infinito WFI 20x/12mm aceita seta indicativa ou retículos de 26.5mm de diâmetro. | |||
| Oculares não standard como 5x/8x/12.5x/25x verifique catálogo de óptica opcional. | |||
| OBJETIVAS | FINITO SEMI-PLAN ACROMÁTICA | INFINITO | |
| Objetiva SPL 4x /0.10 – TL160 | Objetiva SPL 4x /0.10 - inf | ||
| Objetiva SPL 10x/0.25 - TL 160 | Objetiva SPL 10x/0.25 - inf | ||
| Objetiva SPL 20x/0.40 - TL 160 | Objetiva SPL 20x/0.45 - inf | ||
| Objetiva SPL 40x/0.60 – TL 160 | Objetiva SPL 40x/0.65 – inf | ||
| Objetiva SPL 60x/0.75 – TL 160 | Objetiva SPL 60x/0.85 – inf | ||
| Objetiva SPL 100x/1.25 – TL 160 | Objetiva SPL 100x/1.25 – inf | ||
| FINITO PLAN ACROMÁTICA | INFINITO PLAN ACROMÁTICA | ||
| Objetiva PLAN 4x /0.10 – TL160 | Objetiva PLAN 4x/0.10 - inf | ||
| Objetiva PLAN 10x /0.25 – TL160 | Objetiva PLAN 10x/0.25 - inf | ||
| Objetiva PLAN 20x /0.45 – TL160 | Objetiva PLAN 20x/0.45 - inf | ||
| Objetiva PLAN 40x /0.65 – TL160 | Objetiva PLAN 40x/0.65 - inf | ||
| Objetiva PLAN 60x /0.85 – TL160 | Objetiva PLAN 60x/0.85 - inf | ||
| Objetiva PLAN 100x /1.25 – TL160 | Objetiva PLAN 100x/1.25 – inf | ||
| CONTRASTE DE FASE | CONJUNTO FINITO | CONJUNTO INFINITO | |
| Objetiva Plan Acromática 10x/0.25 PH 1 TL 160 | Objetiva Plan Acromática 10x/0.25 PH 1 inf | ||
| Objetiva Plan Acromática 20x/0.40 PH 2 TL 160 | Objetiva Plan Acromática 20x/0.40 PH 2 inf | ||
| Objetiva Plan Acromática 40x/0.65 PH 2 TL 160 | Objetiva Plan Acromática 40x/0.65 PH 2 inf | ||
| Objetiva Plan Acromática 100x/1.25 PH3 TL 160 | Objetiva Plan Acromática 100x/1.25 PH3 inf | ||
| Lupa auxiliar de focalização e centralização de fase | Lupa auxiliar de focalização e centralização de fase | ||
| CONDENSADOR | Condensador Abbe 0.90/1.25 com diafragma íris de abertura numérica e escala, indicativo de aumento de objetiva para o ajuste rápido para a objetiva selecionada, porta-filtro para filtros de conversão ou polarizante. | ||
| Condensador de campo escuro para uso a seco de 40x ~ 600x. | |||
| Condensador de campo escuro para uso a seco e imersão a óleo – de 40x ~ 1000x. | |||
| Condensador de Contraste de Fase com chaves de centralização dos anéis de fase e ranhuras para anéis de fase 1, 2, 3 e abertura de campo claro, diafragma íris de abertura numérica e porta-filtros para filtros de conversão ou filtro polarizante. | |||
| ILUMINAÇÃO | Iluminador ecológico (ECO) de LED de altíssimo brilho e baixíssima potência de 3W com LED de vida útil superior a 25 000 horas de uso, continuamente regulável. | ||
| Iluminador com lâmpada de halogênio 12V/20W pré-centrada e altíssima intensidade, ampla gama espectral para todas as aplicações. | |||
| Iluminador com lâmpada de halogênio 12V/30W pré-centrada e altíssima intensidade, ampla gama espectral para todas as aplicações. | |||
| Ambos iluminadores (LED/Halogênio) com prática troca da fonte pela parte frontal do microscópio sem necessidade de tombar o microscópio, rápido e prático. | |||
| KÖHLER | Iluminador simples econômico com pré-centragem em fábrica. | ||
| Iluminador Köhler com diafragma íris de campo para a iluminação real Köhler e porta-filtros de conversão de cores. | |||
| ACESSÓRIOS E COMPLEMENTOS | Tubo intermediário cambiador de aumentos 1x – 1.5x - 2.0x. | ||
| Câmara clara de desenho. | |||
| Kit de Polarização orientada com polarizador e analisador em moldura giratória. | |||
| Fluorescência por LED de altíssima eficiência com 1 ou 3 kits de fluorescência – Veja todos os fluocromos/técnicas disponveis no flyer de F-LED fluoresc. LED. | |||
| Fluorescência por HG 50 – 100W de alta performance com magazine para até 3 blocos de filtros, Caixa de Lâmpadas e ignitor. Veja flyer em separado. | |||
| ADAPTADORES DE VÍDEO/FOTO | Ampla gama de adaptadores de câmeras de vídeo desde 1/2.3” até 1” de CCD/CMOS, incluindo adaptadores para oculares de 23.2mm até 33mm e ainda C-Mount de 0.5x, 1.0x e adaptador focalizável. | ||
